發電機接線如何接(發電機接線方法和作用)

發布時間:2022-11-07 16:16

上次講了修PC300的監控面板,監控面板里的電源模塊燒了。分析的主要原因是發電機。

分析一下主要原因:發電機的調節器有問題,發電機的勵磁線圈一直得電,導致發電機電壓超過100伏。電源模塊直接被拆了。整個監控面板幾乎報廢。

因為我買了備件,為了省錢。發電機外殼上沒有任何標記。電源線和信號線的固定螺栓是一樣的,只是位置不同,在外殼上沒辦法區分。也很容易接錯線。

我來簡單介紹一下副廠發電機和原廠發電機的接線方式。

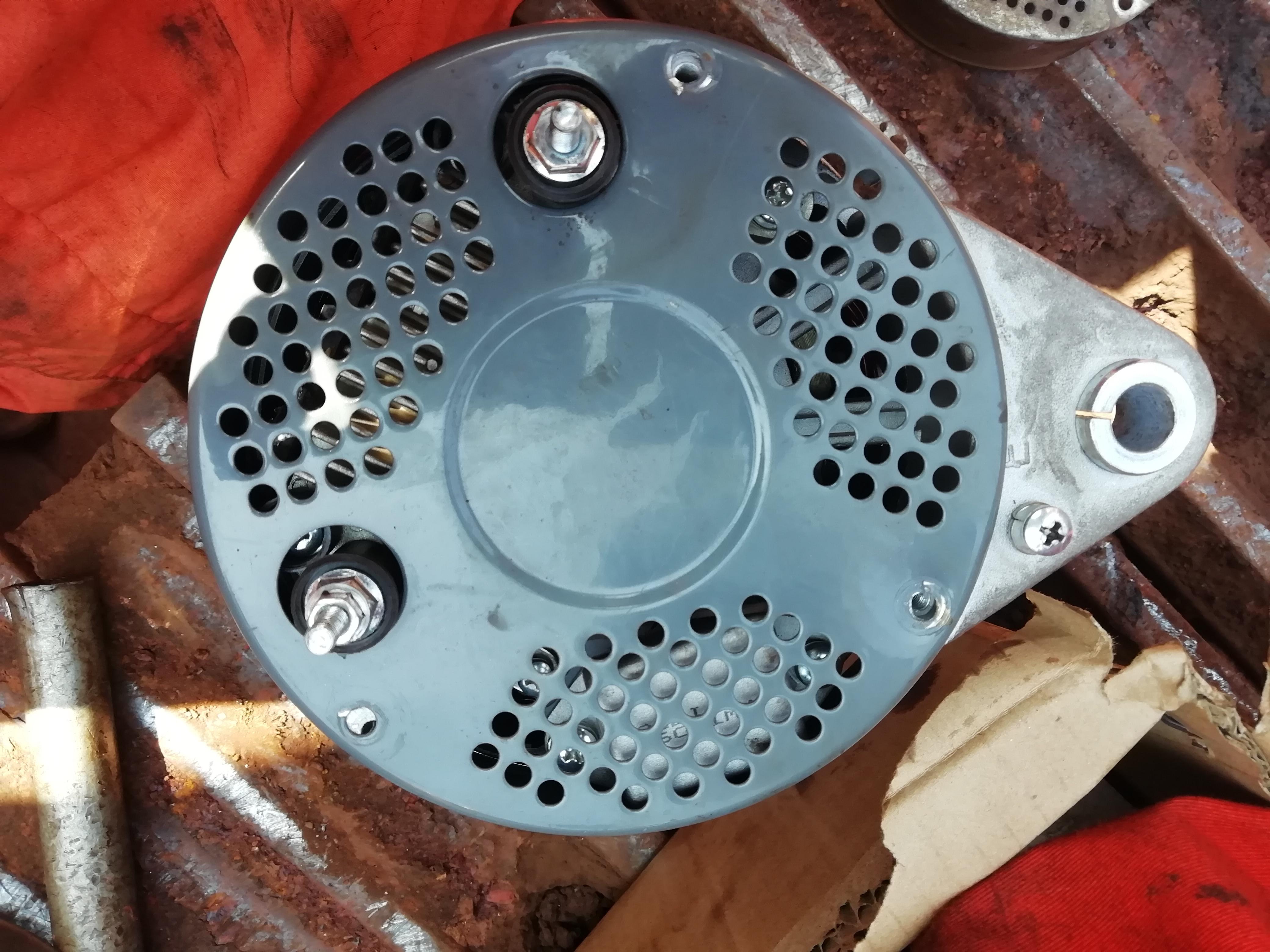

下圖是沒有任何標記的輔助工廠的發電機。容易接錯線。打開后蓋后,通過內部結構確定布線方式。很好理解。

0bf34458311a46258df526100628ffe8~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397343&x-signature=kahoowUyhfvhXSNP13xuOGpQ9Jc%3D輔助設備中發電機后蓋的圖片

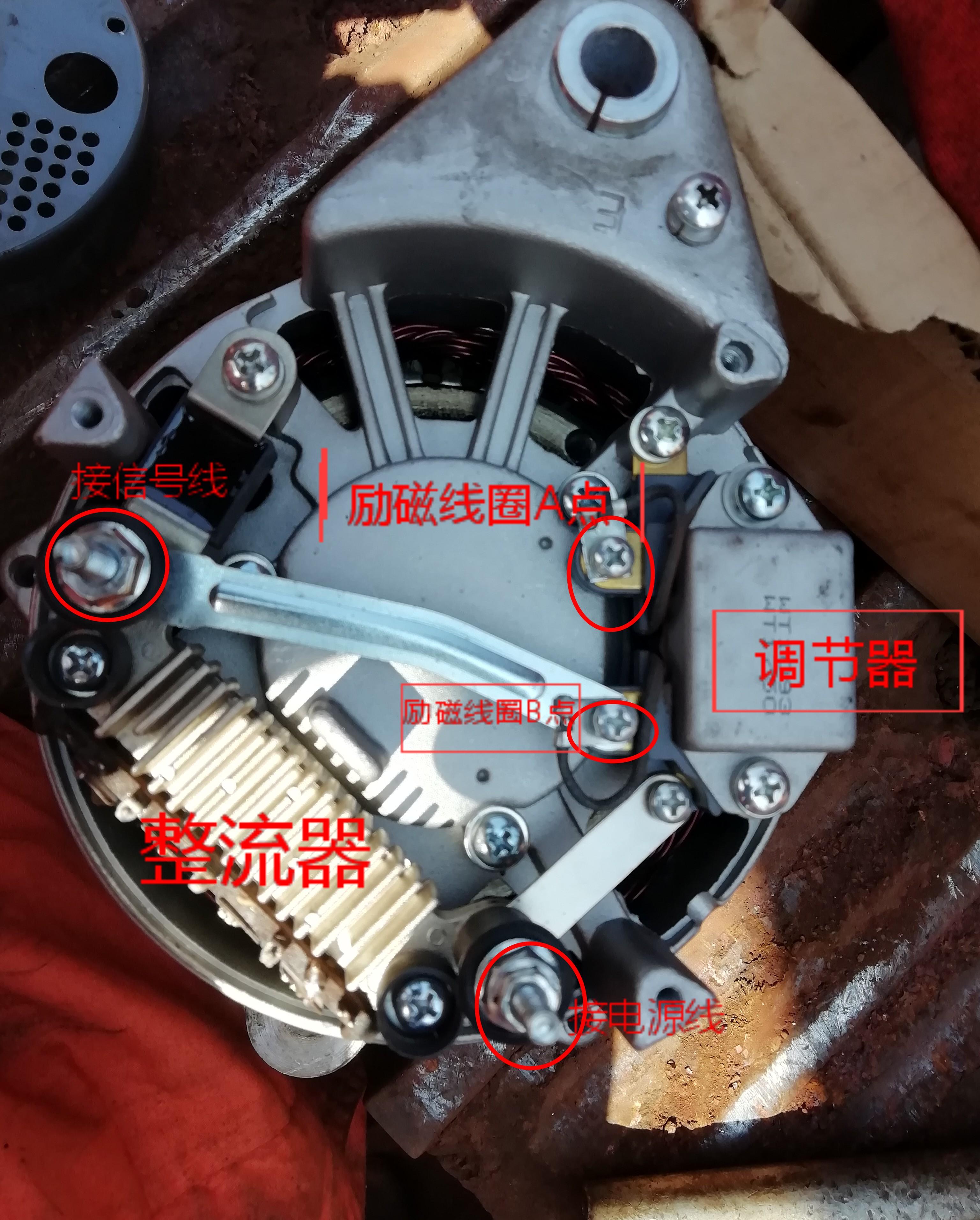

打開后蓋,識別幾個端子的相應內部位置。找到位置,然后連接電線。這個發電機是一個內置調節器。

9c92ebe3430544e8a21c63fa1ce272dd~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397343&x-signature=K0C9PWVmVdXSP9hv%2F0ICLbIt0tI%3D

上圖主要展示了發電機的內部結構和接線方式。

發電機采用11個二極管對充電信號進行分類輸出。

首先發電機內部勵磁,勵磁成功后通過調節器自勵。如果調節器失靈,勵磁線圈就會一直通電,發電機就會一直運轉發電,電壓就會失控。

287091925ff546f88d5b630935d45f81~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397343&x-signature=Rl5h1iUwOoHArvLfPX2jq8psEJs%3D

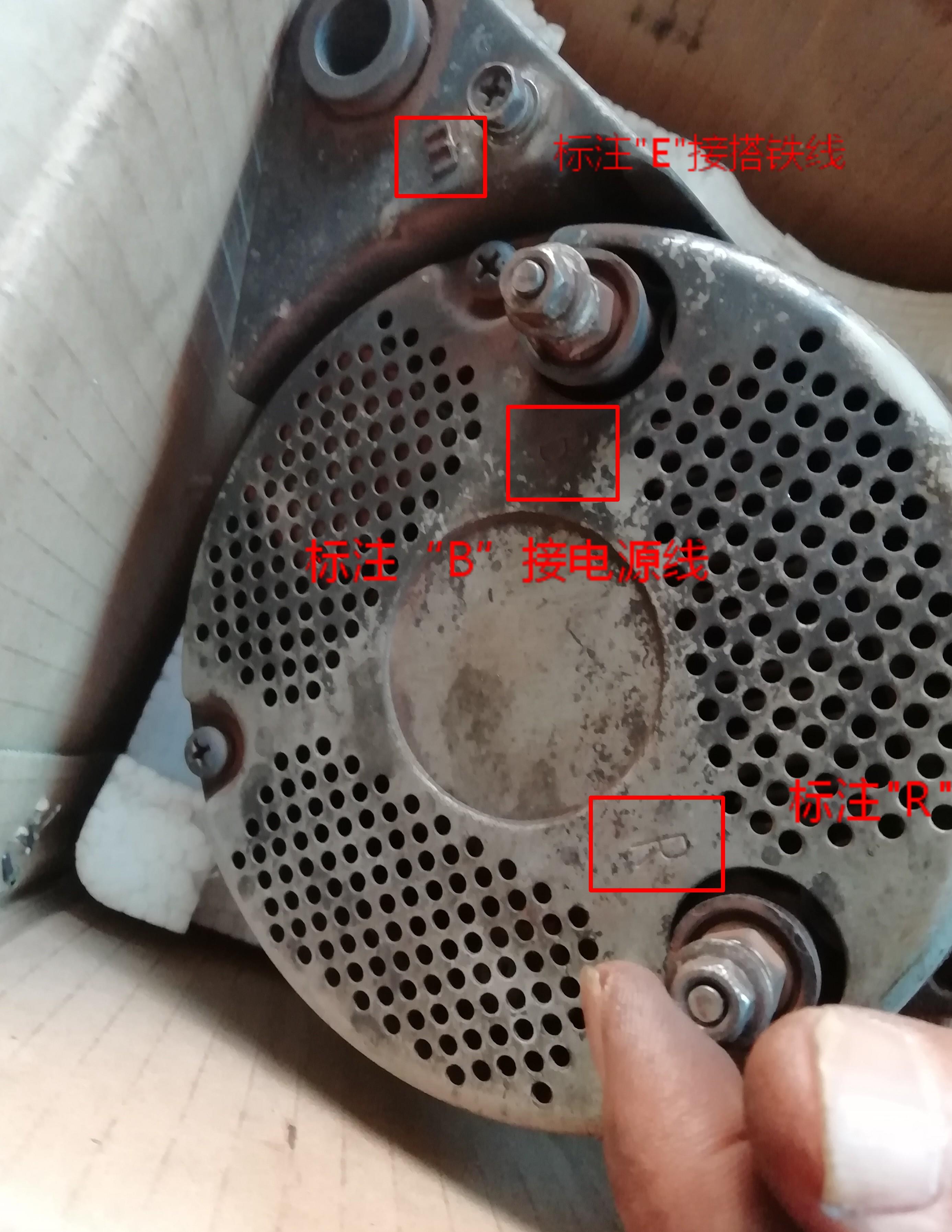

下面是原發電機的接線方式。因為有標志,所以節省時間。

e73c36ab60814f6eb7f9319e71ea3d91~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397343&x-signature=MoiqaKRVSfru7IKw5nkrWpnYSzA%3D原發電機接線方法

一般標在發電機上的是‘B’連接電源線(電瓶線)、

“R”連接到信號線。

“E”連接到地線。
